在臨床試驗的實施過程中，來自臨床中心、申辦方的協調員、監查員小伙伴經常受到IRC供應商對于影像的質疑：層厚不滿足要求、層間距不滿足要求、請上傳重建后影像……云云。這些都是什么概念？供應商的質疑說的都是什么？
在醫學影像領域，層厚、層間隔、層間距……這些參數的設定直接影響到圖像的質量和評估的準確性。對于CT和MRI等成像技術，理解這些參數不僅是確保圖像精確度的關鍵，也是準確識別和評估病灶的重要基礎。
層厚 Slice Thickness
層厚是諸多圖像參數中較為容易理解的一個。
簡單來說，層厚指的是每一張圖像所代表的身體內部層面的厚度?？梢詫⑵漕惐葹榍忻姘鼤r(shí)每一片的厚度，在CT或MRI圖像中，每一片層厚就像是面包片的厚度。層厚5mm，就是把5mm厚的面包拍扁了觀察；層厚1mm，就是切更薄的面包片，把1mm厚的面包拍扁了觀察。

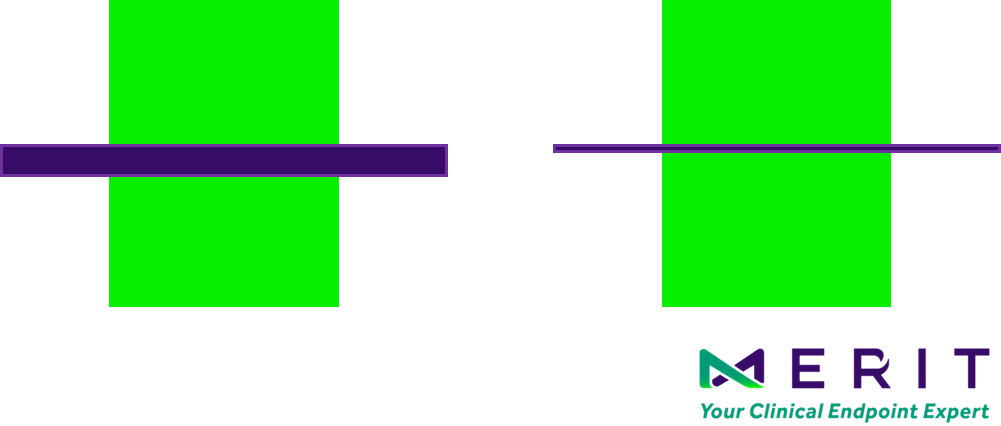

左：5mm“厚面包片”；右：1mm：“薄面包片”
層間距、層間隔，這些概念是什么？
這些術語在不同文獻中可能存在差異，容易引起混淆。在交流時需要特別小心，確保大家指代的是相同的概念。
- Interval, Spacing
這兩個術語通常用來描述相鄰兩層切片中心之間的距離。在CT領域，"Interval"或"Spacing"常?；Q使用。
舉個例子

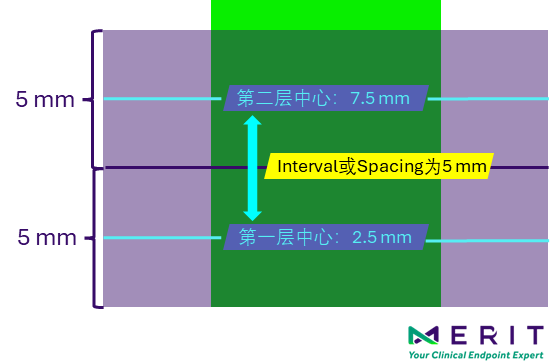

假設在一個5 mm層厚的掃描中，第1層涵蓋0 mm至5 mm的位置，中心在2.5 mm；第2層涵蓋5 mm至10 mm的位置，中心在7.5 mm。這時， Interval或Spacing為5 mm（7.5 mm - 2.5 mm = 5 mm）。

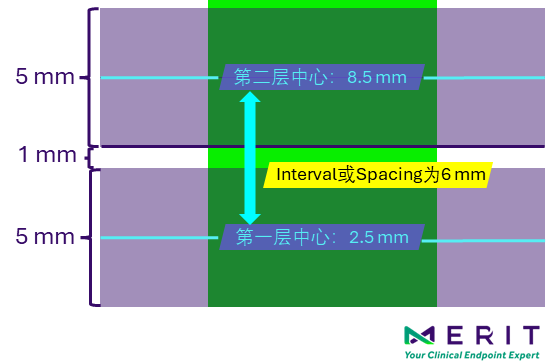

如果第2層從6 mm開始，Interval或Spacing將變?yōu)? mm（8.5 mm - 2.5 mm = 6 mm）。當Interval或Spacing與層厚相同，圖像無縫連接；而當Interval或Spacing大于層厚時，層與層之間會出現未顯像的部分（有間隙）。
- Gap

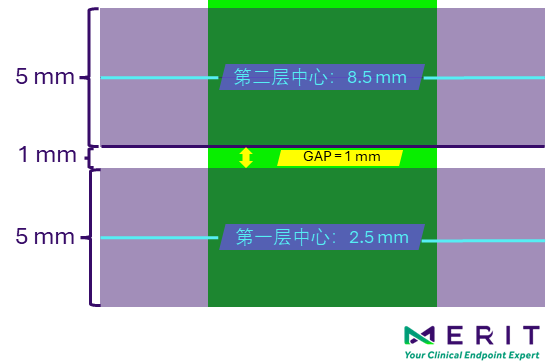

在MRI領域中，Gap指的是相鄰層面之間沒有顯像的距離。如果MRI掃描層厚為5 mm，但層與層之間跳過了一部分區域，第二層從6 mm開始，這時Gap為1 mm（6 mm - 5 mm = 1 mm）。當Gap大于0時，圖像中可能會存在信息缺失的區域。
劃重點
Interval, Spacing, Gap. 這些參數對于腫瘤評估是有影響的。
以RECIST 1.1為例，在5mm無間隙掃描（Slice Thickness = 5mm, Interval = 5mm）的圖像中，靶病灶的最小尺寸要求為10mm；但如果存在1mm的間隙（Slice Thickness = 5mm, Interval = 6mm, Gap = 1mm），那么靶病灶的最小尺寸要求就是6 mm × 2 = 12 mm，即靶病灶的最小尺寸要求是以Interval或Spacing計算的。同樣的，如果在5mm層厚、30% Gap (1.5 mm)的圖像中，靶病灶的最小尺寸要求則是13mm；此時如果在基線測量病灶大小為11mm，是不能滿足靶病灶尺寸要求的。
Gap=影像信息存在缺失，那為什么要允許Gap存在呢？
在日常工作中，CT影像通常采用無間隙重建，因此有間隙的CT影像較為少見。然而，在MRI影像中，層間隙的設置卻較為常見。這引起了一個常見的問題：為什么MRI難以做到無間隙掃描，甚至最低也需要設置10%或15%的間隙？
這個問題的核心涉及一些磁共振掃描的原理，如射頻脈沖、選層梯度、激發層邊緣等。對此感興趣的讀者可以進一步查閱相關資料。以下是MRI中設置層間隙的兩個主要原因：
1. 減少信號干擾，提升圖像質量：
MRI設置層間隙的根本原因在于提升圖像質量。由于MRI成像中，相鄰層面如果過于接近，可能會產生信號干擾（例如交叉激發效應），導致圖像質量下降。通過設置一定的層間隙，可以減少這種信號干擾，使每個層面的信號更加獨立，從而提升圖像的清晰度和準確性。
2. 避免檢查時間過長：
如果將層間隙設置為0，同時希望圖像質量不受影響，通常需要延長掃描時間。因此，在大范圍的掃描（如腹部、盆腔）中，廠家通常會在默認序列中設置約10%-15%的層間隙，以平衡圖像質量與檢查時間。
然而，在小范圍的掃描（如顱腦MRI）中，隨著設備和掃描技術的進步，尤其是各類加速掃描技術的應用，使得無間隙掃描越來越廣泛。2019年FDA對于中樞神經系統轉移瘤影像采集標準提出了更高要求，0 mm層間隙的要求已經寫入共識。對于顱腦這樣“寸土寸金”的結構，如果存在層間隙的設置，可能會影響病灶的檢出。
不過我們也必須認識到，現如今依然有大量的醫院采用5 mm層厚、1 mm-1.5 mm層間隙的顱腦MRI掃描設置，這意味著在需要評價中樞神經系統轉移瘤的臨床試驗中，我們需要根據研究中心的情況進行必要的調整。
層厚或者層間隔大于要求的數值會帶來什么不利影響？
厚層影像相較于薄層影像，存在更明顯的部分容積效應（Partial Volume Effect）
部分容積效應：在厚層影像中（例如5mm層厚對比1mm層厚），一個相同的圖像像素中（例如長1mm寬1mm高5mm，對比長1mm寬1mm高1mm）包含了來自更多組織或結構的信息。這種情況下，來自不同組織的信號在這個像素內混合、平均，會導致圖像中解剖細節的模糊。這種現象稱為部分容積效應。
部分容積效應對于小病灶的影響較為明顯。例如一個直徑為3mm的球形腦轉移灶，在1mm層厚影像中可以完整地體現病灶的整體特征，而在5mm層厚影像中，就包含了混雜的信息：3mm的病灶信息，以及2mm的毗鄰組織信息，病灶的信號強度也會被毗鄰組織信號稀釋，導致病灶顯示不清晰，如果影像層面恰好只涵蓋了一部分病灶，在圖像上的顯示則會更加不明顯。假如這枚病灶恰好在基線顯示淺淡、而在基線后得以識別，則會以新病灶記錄，造成疾病進展的“假陽性”表現。
同樣的道理也適用于層間隔，由于層間隔內的生物信息在影像上沒有得到顯示，對于小病灶遺漏檢出的影響也必須得到我們的重視。
層厚越薄，看得越清楚嗎？
我們有時也會落入另一個方向的誤區，認為薄層影像具備全方位的優勢，對于所有圖像都追求薄層影像，我們需要認識到：層厚薄≠圖像質量高。
特別是對于腹部影像而言，器官體積大、掃描范圍大，在臨床診療、臨床試驗中，5mm的常規層厚使用更為廣泛。薄層影像雖然在原理上會帶來清晰的解剖結構，但在腹部影像采集中，層厚變薄、每一層的信號量也在減少，相比于有效信號，背景噪聲的比例增加：圖像的信噪比減低，反而使得細節不如預期的清晰。
什么是掃描，什么是重建？
一些讀者可能已經發現，在上面的段落里，我們一會兒提到“掃描層厚”，一會兒提到“重建層厚”，這兩個到底有什么區別呢？
在CT軸掃模式和MRI 2D采集時，設置5mm的層厚，采集的就是5mm層厚數據，原始數據就沒有太多后處理操作的空間：如果采集時的層厚是5mm，想要重建成3mm，那是不可能的。這一類的參數調整，只能在掃描開始之前在設備上進行設定。
但對于CT螺旋掃描和MRI 3D采集，原始數據采集的顆粒更加細小，可以達到亞毫米級別，對于這些原始數據，我們可以通過重建的后處理方式，根據不同參數要求進行再加工。
例如：
將胸部CT原始數據重建得到5mm肺窗影像；
將腹部增強CT原始數據重建得到胰腺區域3mm影像；
將3D采集的顱腦增強T1WI原始數據重建得到軸位、冠狀位、矢狀位1mm無間隔影像。
只要原始數據還在，并且原始數據滿足條件，影像重建可以通過后處理方法得到其他層厚、層間隔、掃描方位的圖像。
TAKEAWAYS
通過對Slice Thickness、Interval、Spacing、Gap及其相關概念的分析，我們可以看出這些參數在影像質量和診斷準確性中的重要性。
1. 在應對文檔和質疑時，一定要厘清這些術語與實際對應的物理概念
2. Slice Thickness、Interval、Spacing、Gap，這些參數設置過高，會對療效評估產生負面影響，對于基線靶病灶的選取也提出了不同的尺寸要求
3. 薄層影像雖然能夠減少部分容積效應，但并不總是最優選擇，尤其在涉及較大掃描范圍時，厚層影像在信噪比方面更具優勢。
4. 合理設置層間隙，可以避免信號干擾、提升圖像質量。
5. 有些影像質量缺陷是可以通過后處理重建補救的，而有些缺陷卻無法挽回。
6. 對于臨床試驗中影像的高質量采集，需要各方共同的努力，為受試者療效的準確評估提供可靠的依據。
